PCCAD V10 设计信息化先锋

PCCAD V10是在全球公认能替代ACAD的DWG应用程序平台BCAD的基础上，根据中国机械工业实际情况和国家标准而开发的工程绘图设计系统软件。目前全球有300多个世界级的专业软件已经从ACAD平台迁移到BCAD平台。

PCCAD适用于航天、航空、电站设备、汽车、船舶、冶金装备、通用机械、仪器仪表、石化、电气（器）等行业的产品设计、工程绘图；其功能细致、实用，使用它不仅仅可极大地提高产品设计及绘图的效率与质量而且为企业的技术管理信息化解决了关键性难题。天河PCCAD深受广大设计人员的喜爱，全国大约有30万机械工程师每天使用PCCAD完成设计、绘图、数据管理等方面的工作。

PCCAD V10包含了CAD平台的使用授权，其数据格式100%兼容DWG，操作习惯100%兼容PCCAD （ACAD版本）；其系统资源消耗相比很少，却拥有极为优异的功能和性能；PCCAD V10是天河软件以全球化的视野为广大中国制造业企业提供的最为务实的、最佳性价比的机械CAD软件正版化解决方案，让企业实现零风险、低成本的CAD软件正版化！

主要功能特点如下：

1. 制图完全符合国家标准

PCCAD系列软件已率先通过国家机械CAD标准化审查，利用PCCAD绘制的工程图纸完全符合国家标准的制图规范。

2. 全面兼容PCCAD（ACAD版本）的图纸数据、设计管理信息

PCCAD V10可直接使用AutoCAD平台下PCCAD图纸文件，同样PCCAD V10生成的图纸也能无需经过任何转换在PCCAD（ACAD版本）中编辑使用。

PCCAD V10兼容的不仅仅是图形数据，还包括企业自行定制的各种CAD标准设置和用户自定义配置，更包括了图纸中包含的设计管理信息，例如图纸信息、标题栏信息、产品BOM数据等。

图1 打开并编辑旧图纸

使用PCCAD V10可以实现零风险、低成本的设计软件迁移,无需任何数据转换。

3. 支持用户化定制

PCCAD的标题栏、明细表、词句库等许多地方都对用户完全开放，提供给用户更人性化的工作空间，让企业即刻拥有自己的CAD工作环境。

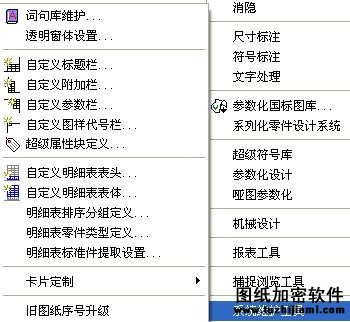

图2 系统维护工具菜单

图3 自定义标题栏界面

4. 大量细致实用的绘制、标注、文字处理功能

要想提高绘图效率，各种绘图、标注功能是比不可少的。PCCAD根据工程设计和制图的实际需要及国家标准，提供了大量细致、实用的功能：

● 绘图工具：公切线、中心线等。全面提高绘图速度。

● 构造工具：动态延伸、工艺槽构造以及单孔、孔阵等功能，可以方便的完成各种常用的零件结构特征。

● 局部放大：将某一图形的局部，自动放大到所需的比例。

● 尺寸标注：一个智能标注命令，完成90%的尺寸标注工作。

● 国标公差：可自动检索并优选公差值，无需再翻手册。

● 符号标注：涵盖了粗糙度、形位公差、基准符号等多种标注。

● 文字处理：各种文字标注、及处理命令注文字更方便。

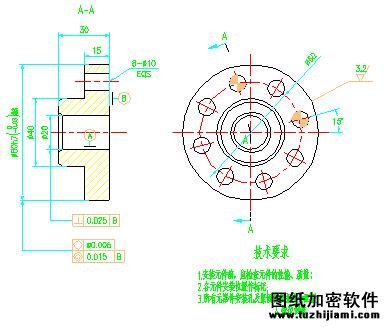

图4 绘制零件图

5. 完整的图纸装配

可对调入零件进行定位、消隐等处理，方便地生成装配图；提供了丰富的序号标注、明细表自动生成与编辑功能，首创序号与明细表双向关联，修改任一标注可自动修改另一标注，明细表全自动生成、更新。且标注内容与专业术语词句库建立了联系，无需键盘输入，即可快速输入所需内容。

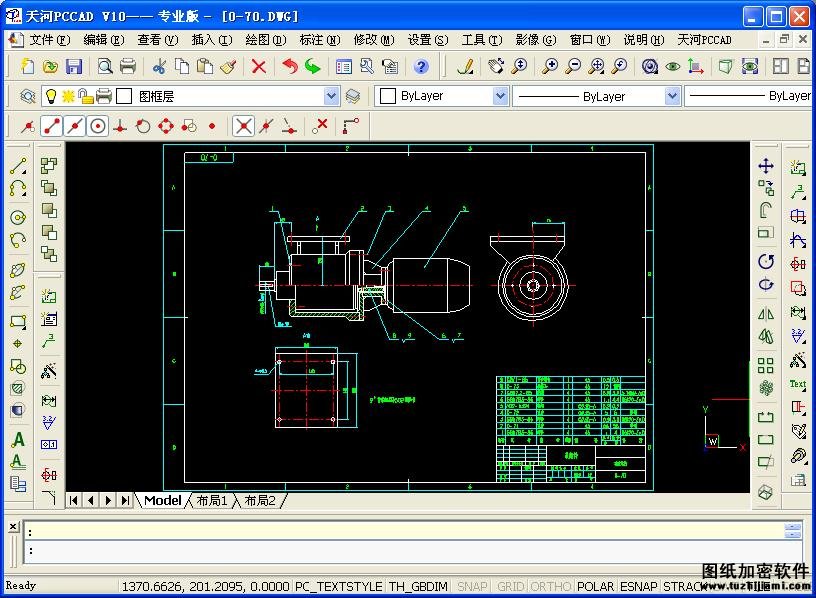

图5 绘制装配图

6. 包罗万象的超级编辑功能

绘图设计过程是一个不断编辑和修改的过程，设计人员经常需要修改不同的实体，在PCCAD软件中，您只需要双击或者只用一个超级编辑[V]命令即可随时编辑图面中的所有实体，弹出当初生成该实体的界面，方便地重新编辑实体。

7. 面向企业技术信息化，强大的(PDM/ERP)数据集成及处理能力

PCCAD使用多种工具从不同层次上来规范设计源头数据，例如：字词句库通用资源、通用编码以及通用导入导出；解决了管理信息系统最难处理的问题，即源头数据不准确的问题。

通过这些工具使DWG数据与企业的PDM/ERP系统进行紧密集成，设计人员可在设计源头方便地获取企业规范和认可的物料、标准件、外购件等资源，并经过选取将规范标准的数据自动回填图纸，使设计与制造、物流系统获得实时协同。确保设计数据在整个产品生命周期过程中的数据一致性和完备性。

PCCAD提供大量的数据集成接口，将DWG数据与PDM集成的难度和工作量降到最低，通过PCCAD，大量的PDM系统，如： TeamCenter ，Windchill，TH-PDM等已经实现了DWG数据与PDM系统的双向数据集成。

PCCAD V10让DWG插上数据管理的翅膀！

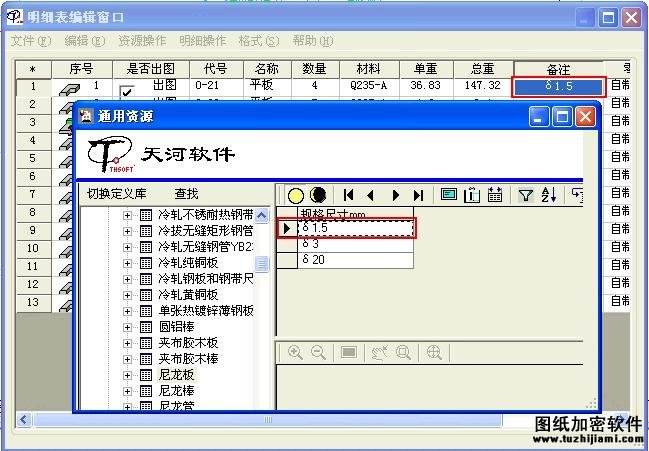

图6 ERP资源调用

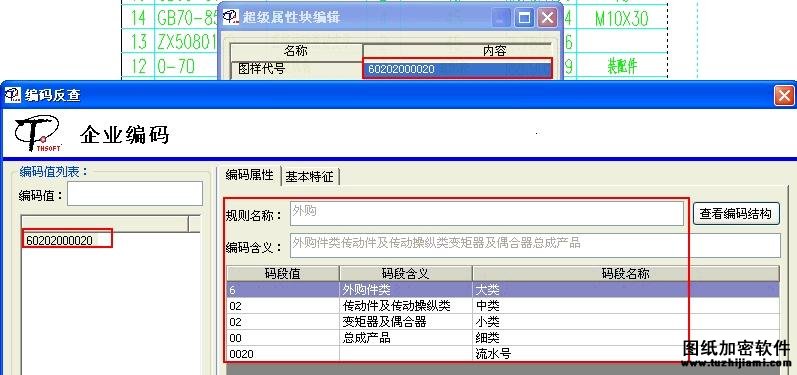

图7编码调用

8. 丰富的符号库、标准件库

图8 系列化零件设计出库界面

根据国家颁布的最新标准，提供完整齐全的国标符号库、零件库。

● 国标符号库：仪器仪表符号、电器符号、液压符号、运动符号等，所有国标符号极易查找，只须轻轻一按，就可快速调出；

● 标准零件库：螺母、螺栓、螺柱、螺钉、销钉、铆钉、垫圈、挡圈、密封圈、轴承、型材(钢)等，共数十个零件库，千余个零件类。视图齐全，均为参数化图库，只须点中尺寸参数，即可得到所需零件，节省大量重复劳动，节约大量时间，集中体现了CAD系统的优越性。

● 开放的入库工具：不同的行业都有自己的非标准常用图形或结构，任何CAD软件都不可能包罗万象，用户必须通过非编程手段建立大量这样的基于参数化的图形，才能在设计工作中大幅度提高设计效率和质量。PCCAD的“系列化零件设计系统”就能满足这样的需求。

● 自动提取零件信息：出库的所有零件，均包含零件的完整属性，可直接在明细表编辑窗口中自动提取零件信息。

9. 完美的排图打印

智能的自动排图功能，可以按目录，按文件或按P3DM导出的文件列表添加图纸文件，引入了“分页”的概念，采用先进的排图算法，自动识别图纸比例、自动摆放图纸、自动旋转图纸，同时，也还可以根据实际需要修改部分或全部图纸的比例，以满足设计过程中审图时打印缩略图纸的需要，使大幅面绘图仪的效率成倍提高，纸张的利用率也提高了很多。

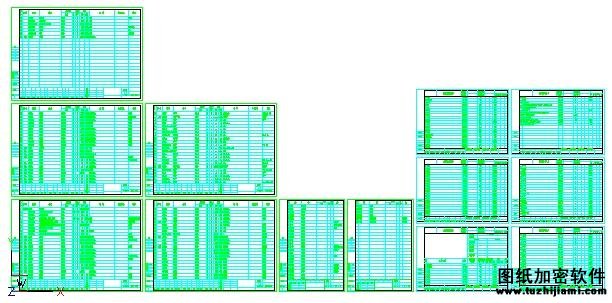

图9 自动排图效果

10. 高度可定制的汇总报表功能

图纸设计完成后，一个重要的工作就是生成可指导生产的BOM表，几十甚至上百张图纸的明细您又是怎样统计的呢？细致的计算、紧张的校对，肯定花费了不少时间吧？不用着急，PCCAD提供了强大的报表工具，可以批量提取图纸数据，批量进行统计汇总，批量生成各种设计报表卡片，自动填充卡片内所有类型区域内数据，让报表变得非常简单。
